Il vous permet d’évaluer la performance énergétique d’une installation de production d’utilités industrielles, ici la production de vapeur.
Quelle méthode est utilisée ?
Il met en évidence les différentes pertes d’énergie thermique tout au long du cycle : depuis la chaudière, lors du transport de la vapeur vers les procédés, jusqu’au retour des condensats et à la bâche alimentaire.
En réalisant ce diagramme, vous devrez analyser étape par étape l’ensemble de vos pertes énergétiques. En effet, pour le réaliser il faut schématiser le fonctionnement de votre réseau vapeur par bloc afin d’encadrer votre étude. Une fois les blocs créés, vous pourrez plus aisément quantifier les pertes et faire correspondre plus justement les améliorations nécessaires pour améliorer les performances énergétiques de votre installation.
Ce diagramme vous permet vraiment d’avoir une vue d’ensemble de votre système et vous permettra de l’améliorer stratégiquement.
Comment la mettre en application ?

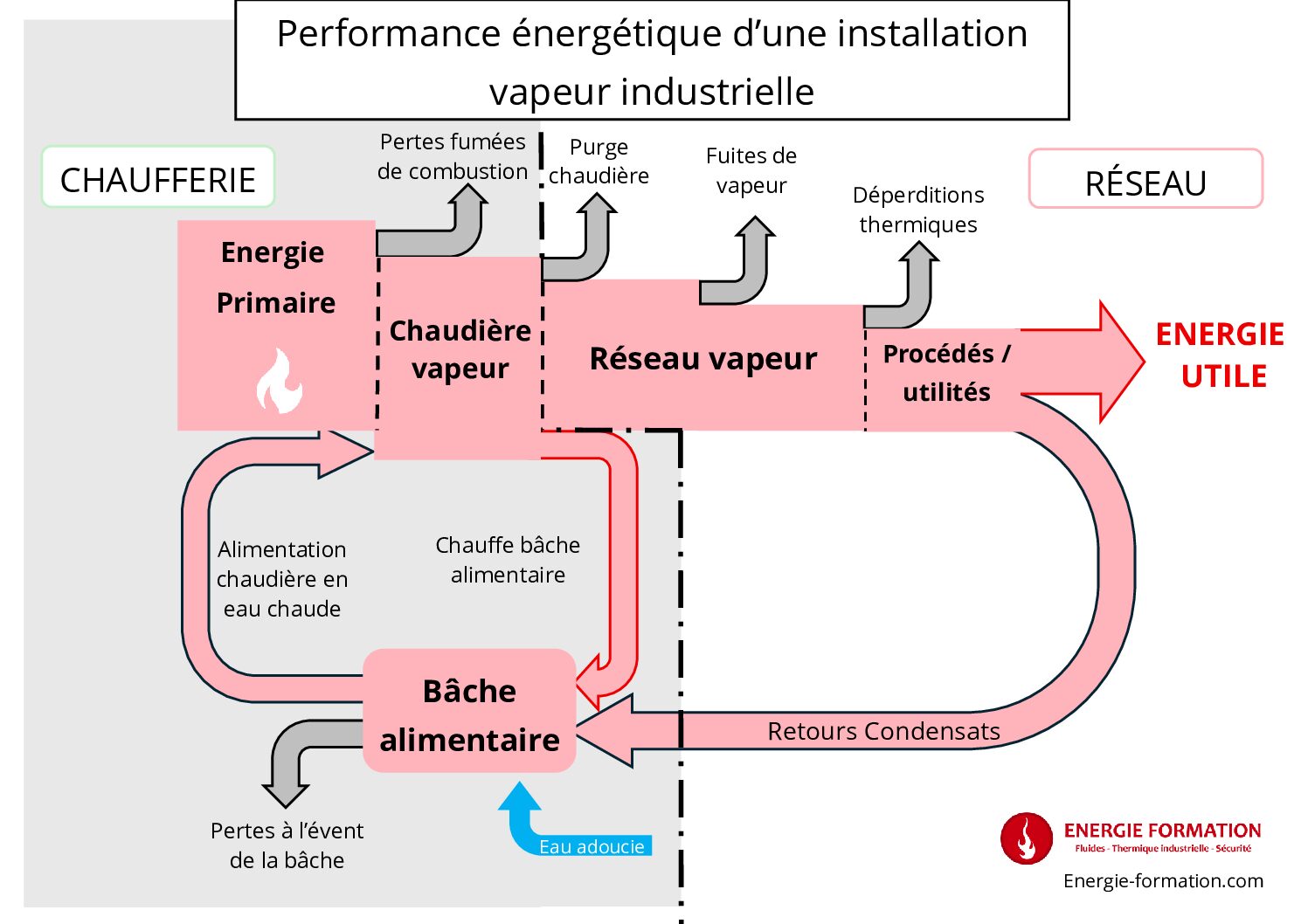

Nous allons nous référer au diagramme ci dessus.
Grâce au travail effectué, nous savons que sur ce type d’installation il y a des pertes d’énergie thermique : dans les fumées de combustion, lors de la purge de la chaudière, à cause des fuites vapeur, par déperdition thermique ou encore lors des pertes à l’évent de la bâche alimentaire. Grâce à des audits, ces pertes sont chiffrées en fonctions des installations et il est possible d’optimiser et de s’adapter à des situations réelles.
Ainsi dans cette situation, en fonction des valeurs auditées il faudra envisager de :
✔️ Calorifuger les installations
✔️ Maximiser la température de retour des condensats
✔️ Traiter des fumées pour faire de la récupération d’énergie
✔️ Et bien d’autres en fonction des situations
Les gains directs pour l’industriel :
En réduisant ces pertes, il est possible de diminuer l’apport d’énergie thermique nécessaire et ainsi de réaliser des économies significatives. Les audits énergétiques constituent donc un moyen fiable de réduire les coûts de production tout en diminuant la consommation énergétique d’un site.
